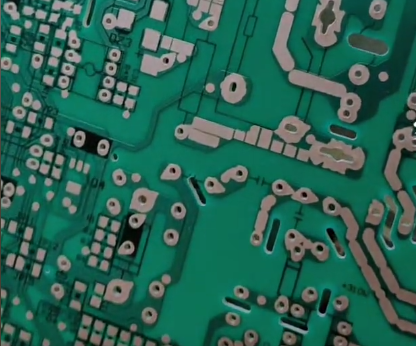

拒焊、氧化？PCB表处OSP，到底靠不靠谱，问题出在哪？

在硬件研发和NPI（新产品导入）的日常中，关于PCB表面处理的话题总是不断。如果你不深入了解，你会发现每一种表面处理在理论上都看似完美，然后当你真正在实际应用中时候，往往会遇到这样或那样的问题。

例如：当你面对一块密布着0.4mm Pitch BGA、射频走线，并且对成本有着极度苛刻要求的板子时，你会选择什么样的表面处理？可能你会说 OSP ，化镍金，镍钯金亦或者沉金 ，然而这不是一个单一的问题，每种表面处理都需要从全方位去考量——应用场景、焊接方式、存储周期等等。

如果现在，板厂强烈给你推荐OSP（Organic Solderability Preservatives，有机保焊膜）便宜，还平整，你会怎么考虑？如果你没有深入了解过这种处理方式，相信你也会有一个大大的疑问，OSP真的靠谱吗？

在所有的表面处理工艺（沉金ENIG、喷锡HASL、沉锡、沉银）中，OSP是最特殊的。它不是金属，而是一层极其轻薄的有机化学膜。

单从膜这个角度说，其实都会引发一系列的疑问：
   这层膜有多厚？会不会因为温度、清洗等操作提前失效？
   会不会在回流焊时扛不住高温，导致焊盘氧化、会不会拒焊？
   OSP板在刷锡膏之前会不会过度氧化？

很多板厂都会告诉你它“成本低、平整度好”，但在产线上，各位工程师你们踩过多少坑，比如OSP焊盘拒焊，比如在涂锡膏之前就氧化了......。

一、 OSP的本质到底是什么？

在详细说OSP之前，需要先纠正一个很多人的认知偏差：大多数人都以为OSP是“在铜面上涂了一层保护膜”，这种理解是片面的。OSP的本质是：在铜表面通过化学反应，生长出一层有机络合膜，用来抑制氧化，同时在焊接时可被助焊剂迅速溶解。说直接点就是焊的时候挥发了。

它的核心原理是，在干净的裸铜表面生成一层有机络合物（通常是苯并咪唑类或咪唑类衍生物）。这层膜的厚度薄得可怜，通常只有 0.2μm - 0.5μm。

这层膜的使命极其明确，分两个阶段：

• 在常温下（未焊接时）： 它的任务就是死死隔绝氧气和水分，防止底下的铜面生锈氧化。

• 在高温下（焊接瞬间）： 在接触到助焊剂（Flux）和高温的瞬间，OSP膜必须能够迅速被助焊剂分解并挥发，露出铜面（被保护好的铜面），与液态焊锡形成极其牢固的Cu6Sn5金属间化合物（IMC）。

二、 那么，OSP到底靠谱吗？

如果你只是听听，那么OSP简直是一种完美的表处工艺。但是，如果你真正在产线上踩过坑之后你就会发现，任何工艺都有其优缺点，OSP的也不例外，比如常见的这些问题：

原因在于，OSP每经历一次热冲击，膜层都会被破坏一次。 它不像化镍金（ENIG）那样性质稳定，它很难承受多次极端的热循环。

此外，还有一个很容易被忽略的问题：OSP对微环境非常敏感。 在高温、高湿的空气环境中直接暴露的话，可能会导致OSP膜失效、铜面被氧化。从这点你就可以看出，OSP对生产周期极其敏感。比如物料超期、排产延迟、SMT等待周期被拉长，这对OSP处理的板来说都是巨大的风险和挑战，后期很多问题可能都是前面这些坑导致。

另外，在焊接环节，OSP对助焊剂的要求比较高，我们前面提到OSP本身使命就是没有焊之前保护，焊接瞬间挥发，是一层“牺牲膜”。所以当助焊剂活性不够时候，就可能导致膜没有完全去掉，如果助焊剂活性过强，可能导致被腐蚀的情况。所以当你知道OSP的这些问题和特点后，你不应该纠结OSP到底靠不靠谱，而是明白他应该用在什么样的场景。

三、 OSP 应该用在什么样的场景？

结合OSP的特点，那么OSP这种表面处理工艺通常用在哪里呢？

当然，当你开始使用化镍金（ENIG）等工艺时，“封孔（Sealing）” 就成了你必须面对的第一个棘手问题。与此同时，你也就会开始与PCB金封孔剂（金面封孔保护剂）打交道。

各类问题同样会出现：比如，你用的封孔剂到底是自组装单分子层的，还是直接形成物理覆盖膜的？防变色能力到底能撑多久？

所以，每种表面处理工艺都有其物理和化学的边界。我们作为工程师，考虑的不应该是“它靠不靠谱”，而是你的设计要求和应用场景，是否超出了这种工艺的极限边界。结合场景选择正确的工艺，才能在源头上掐断那些不必要的扯皮和麻烦。

—— 未完待续 · 下期预告：化镍金封孔剂深度解析 ——
