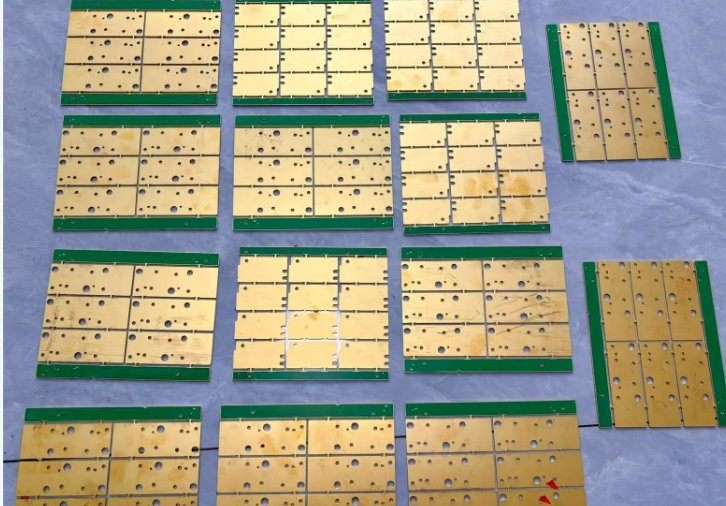

深度解析化镍金（ENIG）：从工艺优势到镍层氧化的解决思路
在 PCB（印制电路板）的生产过程中，化镍金（ENIG, Electroless Nickel Immersion Gold） 是一种非常经典的表面处理工艺。
一、常见的PCB 表面处理工艺
我们常见的PCB 表面处理工艺包含，喷锡，OSP 沉银，化镍金，电金，电银等。根据用途和成本，大体上如下：
工艺名称 | 简称 | 核心特点 | 工艺雷点（潜在风险） | 最佳适用场景 |
化学镍金 | ENIG | 平整度极佳，耐储存，焊接性能优。 | 黑垫（Black Pad）、镍层氧化、磷含量波动。 | BGA/密脚芯片、高可靠性工业板。 |
电镀硬金 | Hard Gold | 极度耐磨，导电性及硬度极高。 | 成本极高，可焊性差（不能用于焊接区域）。 | 金手指、经常插拔的接触点。 |
电镀软金 | Soft Gold | 金纯度高，适合铝线/金线键合（Bonding）。 | 涂层薄导致防护力一般，成本高。 | 芯片封装、COB 绑定工艺。 |
有机保焊膜 | OSP | 成本极低，工艺简单，表面平整。 | 耐热性差（多次回流焊后易失效）、怕湿气。 | 手机主板、大批量消费电子。 |
有铅/无铅喷锡 | HASL | 成本低，可焊性最强。 | 平整度极差，不适合细间距元件，热冲击大。 | 廉价家电、简单电源板。 |
化银 | Immersion Ag | 信号损耗极低，平整度好。 | 贾凡尼效应（电化学腐蚀）、易硫化发黑。 | 高频通信、服务器背板。 |
化锡 | Immersion Sn | 适合压接技术（Press-fit），平整度好。 | **锡须（Whiskers）**风险，易生成金属间化合物。 | 汽车电子、通信基站。 |
化学镍钯金 | ENEPIG | 无黑垫风险，兼具焊接与键合能力。 | 流程极长，药水维护成本及管控极难。 | 军工、航天、极高密度封装。 |
二、为什要使用化镍金处理
我们都知道， PCB 的线路层主要是铜，焊盘暴露在空气中，虽然铜的导电性极好，但它有一个致命弱点：在空气中极易氧化。一旦铜表面长了氧化层，焊锡就无法附着，电路板也就废了，其次使用化镍金处理防止氧化，还是产品需要，其平整性，包括最终形成连接层的镍锡层。
标准的化镍金工艺是，通过化学反应，在铜表面镀上两层金属：
- 底层：镍（Nickel）。 镍的作用是作为铜和金之间的“隔离层”。如果没有这层镍，金和铜会互相渗透（扩散），导致焊接强度下降。镍层厚度通常在 3μm到6μm之间。
- 表层：金（Gold）。 这是一层极薄的亮金（通常在 $0.025μm- 0.1μm之间）。金的化学性质极其稳定，不会氧化。它的唯一任务就是保护下面的镍不被氧化，直到你进行焊接的那一刻。
那么他有什么优势呢？
化镍金的核心优势
之所以选择化镍金，是因为它具备以下几个“不可替代”的特性：
- 表面极平整： 相比于喷锡（HASL）那种凹凸不平的表面，化镍金非常平整。这对于安装 BGA 或 QFN 等引脚极密、极小的芯片至关重要。
- 耐环境性强： 哪怕存放半年，化镍金的焊盘依然有很好的可焊性。
- 接触导电性好： 如果你的 PCB 上有按键触点（比如遥控器按钮）或者金手指，金的高导电和耐磨性是理想选择。
看着满满的都是有点， 平整性好、可焊性稳定、适合高密度封装，因此在高端PCB中成为主流选择。 那么是不是化镍金，就完美无缺了。
但是实际上很多工程师们都会发现，这种表面看似很完美的方案，其实并不是真的那么完美，还存不少隐藏的雷区，其中我们听到最多和最常见的就是：
其中最典型的，一个是业内臭名昭著的“黑垫”（Black Pad），另一个则是经常被低估的——镍层氧化问题。
黑垫的本质，其实是沉金过程中对Ni-P层的异常腐蚀，属于工艺失控类问题，这里不展开。
我们这里重点说镍层氧化的问题
这个问题更为隐藏，他不会暴露在外观上，但是最后影响确很大。主要包括，焊锡润湿性下降，最要命的还有，焊点可靠性下降，从而引发 ： 氧化 → 焊接界面弱 → 微裂纹 → 热循环扩展 → 早期失效 。另外在一些特殊场景，比如， 在一些高可靠性或微电流应用（如接触类器件、测试点、连接界面）中，如果Ni层发生氧化，可能导致接触电阻上升，甚至出现波动。
很多时候，其实可以发现问题不是出在焊接那一刻，而是在焊接之前，界面就已经被“悄悄破坏”了。
因此，镍层的氧化，不是一个简单的问题，而是一个连锁性问题。
很多工程师以为这是“焊接问题”，其实是“表面保护体系问题”。
如何防止镍层被氧化呢
针对镍层防止氧化的常见的工程思路包括以下几种。
1.提高金层厚度，但是同时也会带来成本上升。
2. 优化沉金工艺，降低孔隙率 。
3. 改善存储环境，控制湿度与污染
上面的方案，1.会让成本大幅上升，2会 3 只能说改善，本质还是无法解决金层表面微孔的问题。而且
使用这些方法的前提，也必须
金层必须是“完全致密且无缺陷”的。
而在实际工程中，这种工艺是很难保证长期稳定的。
这就引出了一个更本质的问题：
👉 我们是不是过度依赖“金层本身”来实现完成表面的保护呢？而这种结果最后是一旦金层存在缺陷，底层Ni依然会暴露并发生氧化。
因此，在一些高可靠性应用中，逐渐引入了一种“补充型保护机制”——
👉 金面封孔剂
其作用不是替代ENIG，而是在金层之上形成一层更完整的屏障，通过填充微孔、隔绝氧气与湿气，从根本上降低Ni层被氧化的风险。
这种产品的本质是通过弥补表面 金属层的微孔缺陷，提高金表面的抗变色能力、耐腐蚀性能、降低焊接不良缺陷。其机理是：采用有机 长链分子纳米自组装成膜、短链小分子填充镀层的置换间隙微孔,协同增益，最大程度地避免 腐蚀性介质的渗入,隔绝金-镍原电池效应的反应环境，对薄金保护效果非常明显。
因为，我们一定要理解：
封孔剂的价值，不在于“提升性能”，而在于弥补ENIG体系中原本就存在的不确定性。
所以我们在问题时候，需要层层剖析。 很多失效，并不是发生在使用过程中，而是在出厂之前就已经埋下隐患。 因此，在高可靠性要求的应用中，仅依赖金层本身，往往是不够的。
