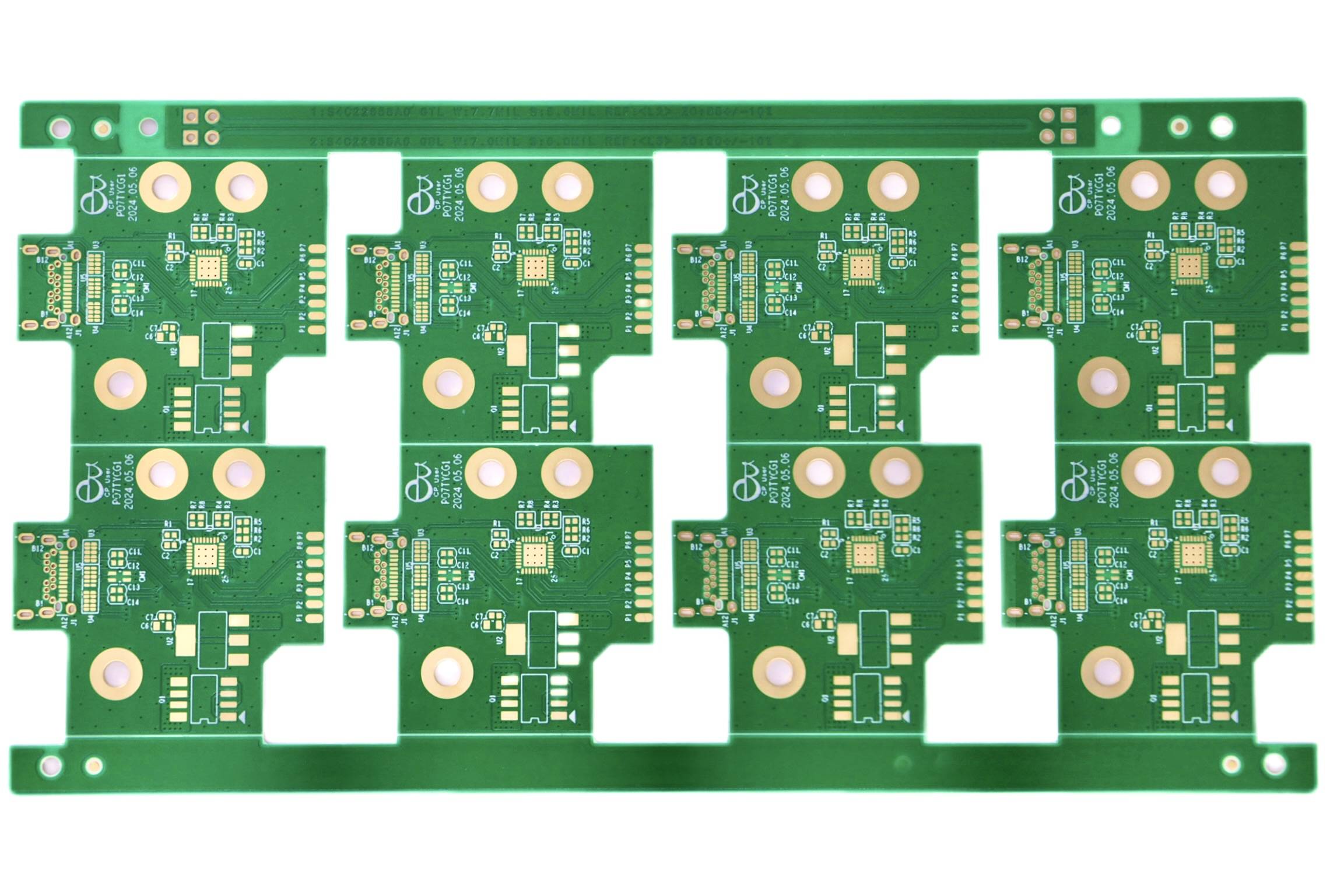

高频高速板的“幕后英雄”：电镀铜添加剂如何影响信号完整性？

引言

想象一下，我们的常用家电或者简单电器的电路板，你会有什么要求，其实很简单，对电路板铜导线的要求很简单：导通、不过载即可，甚至在早期我见到过直接外接导线的情况。但是很多高精端的电路板，不是想象那么简单，当信号频率进入千兆赫兹（GHz）甚至更高领域时（如5G通信、高速服务器、高级驾驶辅助系统），简单的导通就完全满足不了要求。信号的高频传中，任何一点微小的物理形态变化，都可能导致信号失真、衰减甚至丢失，也就是所谓的 信号完整性问题。

那么如何保证信号完整性呢？本期内容，我们详细梳理下下这方面的知识

一、 信号完整性（SI）对铜层形态提出的三大挑战

我们把高速信号比喻成一辆极其敏感的赛车，那么在赛道上任何不平整的路面都会导致其性能下降。那么对于关键的通道自然有很高的要求：

1. 严苛的阻抗控制

• 先说概念， 特性阻抗是高速信号传输线上最重要的参数，它由导线的几何形状（线宽、铜厚）、基板的介电常数等共同决定。为了防止信号反射和失真，整条传输路径上的阻抗必须保持恒定。这也就要求铜层的厚度必须高度均匀一致。不仅仅是从头到尾的纯度要求一样，整个板面上所有导线的厚度也要一样。其中这里面纯度，厚度的不一致，变化都会影响到信号质量。

2. 降低导体损耗

• 高频交流电在导体中传输时，存在“趋肤效应”。也就是我们常说的信号电流会集中在导体的薄的一层层表面流动，而不是整个导体截面。而这个频率越高，这种“趋肤层”就越薄。那么这就要求铜表面光滑度，有着更为严格的要求。

3. 保证通孔的传输性能

• 我们前面提到过， 通孔是连接不同板层的垂直通道，就是像链接各楼层的电梯，当然也是最容易出问题的地方。而他本身的几何结构变化本身就会引起阻抗不连续。再加上如果孔内壁铜层厚度不均匀，或者孔口到中心的不一致都会进一步加剧信号反射和损耗。所以就要确保在高厚径比的通孔内部，也能形成厚度均匀、表面光滑的铜层，最大程度地减小通孔对信号的负面影响。

二、 电镀铜添加剂：精密调控铜层微观形态的核心

对于前面我们提到，要满足高频信号的传输，对铜层提出的极高的要求，也就是意味着，我们传统的硫酸铜电镀液（即“裸缸”）完全无法满足上述要求，这种方式只会得到粗糙、不均、深镀能力极差的铜层，如果说对于那些只要导通的线路来说完全国购了。那么要能让通层达到这种要求，就必须采用化学手段，这些精密的化学品发挥着关键作用。电镀铜添加剂通常由三类有机物协同工作：

1. 整平剂

• 核心功能： 抑制高电流密度区的沉积速率。
• 作用机理： 整平剂是一种含氮或含硫的有机高分子。在电镀过程中，它会优先吸附到电场最集中的区域，如线路的边角、孔的入口处（这些都是电流密度最高的区域）。它的吸附形成了一层“绝缘膜”，阻碍了铜离子的沉积。这就好比给“冒尖”的地方盖上盖子，迫使电流和铜离子流向其他“洼地”去反应。
• 对SI的贡献：

• 厚度均匀性： 通过抑制线路边缘的过度生长，使整个线路截面的铜厚趋于一致，这是控制阻抗的基础。
• 深镀能力： 强烈抑制孔口的沉积，从而提高了孔内中心的相对电流密度，是实现高深镀能力的核心。

2. 光亮剂/加速剂

• 核心功能： 加速低电流密度区的沉积速率，并细化晶格。
• 作用机理： 通常是小分子的含硫有机物。它的作用与整平剂相反，倾向于在低电流密度区（如线路中心、孔内深处）吸附并加速铜离子的还原。同时，它能在铜的结晶过程中“干扰”晶粒的正常长大，从而形成更细小、更致密的晶粒结构。
• 对SI的贡献：

• 表面平滑度： 细化的晶粒直接带来了更平滑的镀层表面，这是降低趋肤效应损耗的关键。
• 深镀能力： 与整平剂协同作用，加速孔内沉积，进一步提升深镀能力。

3. 载运剂

• 核心功能： 形成基础抑制层，拓宽工作窗口。
• 作用机理： 通常是聚醚类的大分子聚合物。它会在整个阴极（PCB板）表面形成一层薄薄的、有一定抑制性的扩散控制膜。这层基础膜的存在，为整平剂和光亮剂的精细调节作用提供了一个稳定平台，并能拓宽电镀的电流密度操作范围，使工艺更稳定。
• 对SI的贡献：

• 工艺稳定性： 保证了整平剂和光亮剂能在可控的条件下工作，是获得均一、可重复的高性能铜层的基础保障。

结论

在高频高速的世界里，pcb板已经不再是那种粗糙的板，可以说是一种高精端的工艺品，而PCB电镀铜工艺已不再是简单的“镀厚”，而是变成了对铜金属晶体结构的微观处理的一种精密的技术。要从厚度均匀满足恒定阻抗，到降低导体损耗极度要求平滑，同时还要保证通孔性能，需要高深镀能力的工艺。而这一切都操作，离不开高精端的化学品，因此，对高端电镀铜添加剂配方技术的掌握和应用，是衡量一家PCB制造商能否进入高频高速这一高附加值领域的关键标志。
