PCB制造中的“三大药水”：蚀刻、电镀与光刻胶，谁是技术核心？

很多小伙伴，其实可能更多的听到的是，光刻胶，在各大新闻报道中，在芯片被卡脖子，光刻机被限制购买的时候，还有另外一种声音。就是光刻胶也面临卡脖子！

引言

印制电路板（PCB）的制造，本质上是在绝缘基材上方的覆铜层上，通过材料的选择性移除（减法工艺）与选择性增加（加法工艺），来形成预设导电图形的过程。在实现这一目标所涉及的众多化学品中，有三类材料的功能与性能，直接决定了最终产品的精度、性能和可靠性。它们分别是： 蚀刻液、光刻胶与电镀液（及其添加剂）。

这三者分别主导了PCB制造中线路成型的关键工序。本文旨在客观分析这三类化学品在PCB制造中的具体功能、关键技术指标和工艺挑战，并基于此探讨其在整个技术体系中的核心地位。

一、蚀刻液 (Etching Solution) - 核心功能：选择性材料移除

1. 基本功能定义： 蚀刻液的功能，是在图形转移工序之后，通过化学反应，将所有未被抗蚀层（如光刻胶或金属镀层）保护的铜箔移除。这是一个典型的“减法”（Subtractive）工艺，其目的是使被保护的线路图形最终作为实体电路保留下来。这就是我们前面一篇中说到，蚀刻，要把铜咬掉，但是不能多咬也不能少咬。

2. 关键技术指标与挑战：

• 蚀刻因子 (Etching Factor)： 这是评估蚀刻质量的首要指标，其定义是蚀刻深度与侧向蚀刻（侧蚀，Undercut）宽度的比值。由于化学反应的各向同性，蚀刻液在垂直向下反应的同时，也会对线路侧壁进行侵蚀。过度的侧蚀会导致线路底切，使最终形成的线宽小于设计值，直接影响线路的特性阻抗和载流能力。因此，获得高蚀刻因子，即实现更陡峭的线路侧壁，是蚀刻液技术的核心追求。
• 工艺分类与应用： 主流工艺分为酸性蚀刻和碱性蚀刻。
• 酸性氯化铜蚀刻液： 主要用于内层板制造。优点是蚀刻速率快、成本相对较低、易于通过再生系统循环使用。
• 碱性氨/氯化铜蚀刻液： 主要用于外层板制造。其关键特性是不会与用作抗蚀剂的纯锡或锡/铅合金镀层发生反应，保证了线路在蚀刻过程中的完整性。
• 工艺控制的复杂性： 在大规模生产中，蚀刻液的化学组分（如铜离子浓度、酸碱度、有效成分浓度）会持续变化，直接导致蚀刻速率和蚀刻因子的波动。维持其工艺窗口的稳定，需要依赖精密的在线分析与自动添加系统，这对工厂的化学品管理和过程控制能力提出了很高要求。

3. 技术地位评定： 蚀刻技术是保证所有电路图形基本物理形态和尺寸精度的基础工艺。其工艺的稳定性直接关系到产品的良率和基础电气性能。

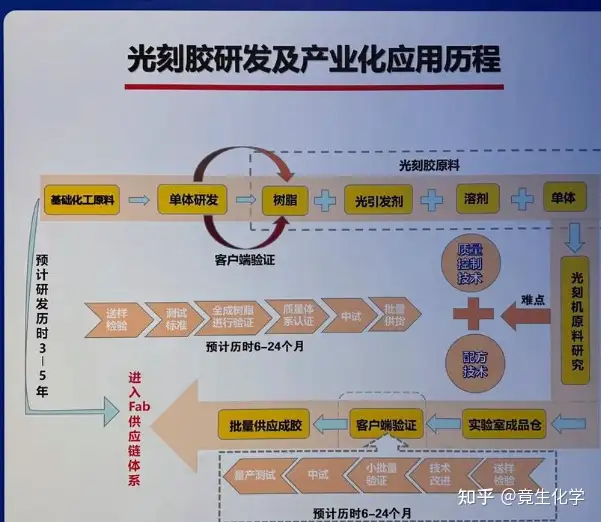

二、光刻胶 (Photoresist) - 核心功能：图形定义与转移

1. 基本功能定义： 光刻胶本身不构成电路的任何部分，它是一种光敏性高分子材料。其核心功能是通过曝光、显影等光化学工序，将电路设计图形从光绘掩膜（Phototool/Film）上，高保真地转移到覆铜板表面。它作为一种临时性的掩膜，在后续的蚀刻或电镀工序中，精确地界定出需要加工或需要保护的区域。

2. 关键技术指标与挑战：

• 解析度 (Resolution)： 这是光刻胶最核心的性能指标，指其能够清晰地形成最小图形尺寸的能力，通常用最小线宽/线距（Line/Space）来衡量。随着电子产品向高密度互连（HDI）、小型化发展，对光刻胶解析度的要求呈指数级增长。高解析度的光刻胶是制造精细线路（Fine Line）和微间距（Fine Pitch）元器件焊盘图形的前提。
• 附着力与耐化学性： 光刻胶在显影后形成的图形，必须与铜箔表面有足够的附着力。同时，它必须能够抵御后续工序中强酸（如图形电镀）或强碱（如碱性蚀刻）化学品的侵蚀，不产生图形剥离、变形或被渗透，以保证最终线路的完整性。
• 工艺形态差异：

• 干膜 (Dry Film Photoresist)： 主要用于内、外层线路的图形转移，以其厚度均一、操作方便而被广泛应用。
• 湿膜 (Liquid Photoimageable, LPI Solder Mask)： 即液态感光阻焊油墨，主要用作PCB的永久性保护层（阻焊层）。除了图形转移功能，它对附着力、硬度、绝缘性、耐热冲击性等最终物理性能的要求更为严苛。

3. 技术地位评定： 光刻胶技术直接决定了PCB制造的图形精度上限。它是实现高密度、精细化线路的瓶颈技术，是衡量一个PCB制造商能否进入高端产品领域的标志。

三、电镀液 (Plating Solution) - 核心功能：材料增加与电气互连

1. 基本功能定义： 电镀是“加法”（Additive）工艺的集合。其核心功能是通过电化学或自催化化学反应，在指定的区域沉积一层或多层金属。在PCB制造中，其主要应用体现在：

1. 孔金属化 (PTH)： 在钻孔后不导电的树脂孔壁上，通过化学沉铜工艺沉积一层初始导电层，以实现层间电气连接的基础。
2. 图形电镀 (Pattern Plating)： 在已形成线路图形的板子上，对线路和孔壁进行铜层增厚，使其达到能够承载设计电流的额定厚度。

2. 关键技术指标与挑战：

• 深镀能力 (Throwing Power, TP)： 这是评估电镀铜工艺水平，尤其是多层板电镀能力的核心指标。它指电镀层在孔内中心深处与板件表面的厚度比值。由于几何形状导致的电场分布不均，电流天然集中在孔口，导致孔口铜厚而孔内铜薄。差的深镀能力会造成孔内铜层可靠性不足，是高厚径比（High Aspect Ratio）通孔制造的主要技术障碍。
• 电镀添加剂 (Additives)： 电镀液的性能，尤其是深镀能力和镀层物理性能，主要由其中含量极低（PPM级）的多种有机添加剂决定。这些添加剂（如整平剂、光亮剂、载运剂）通过在阴极表面复杂的协同吸附机制，主动调节局部电流密度，引导铜离子优先在孔内等低电流密度区沉积。其配方技术是电镀化学品供应商的核心机密和技术壁垒。
• 填孔能力 (Via Filling Capability)： 在HDI和IC载板工艺中，需要将微盲孔（Microvias）完全用铜填平以实现高密度堆叠。这要求电镀液能实现“超级填充”（Superfilling）效应，即孔底部的沉积速率远高于孔口，这是电镀技术领域的顶尖挑战。

3. 技术地位评定： 电镀技术是实现PCB三维电气互连和保证电流承载能力的关键。其技术水平直接关系到高层数、高密度、高可靠性PCB的制造能力。

结论：核心地位的客观评判

对“蚀刻、光刻胶、电镀”三者核心地位的判定，从某种意义上来说，没有谁更重要一说，都很重要，其重要性权重随产品技术等级和制造环节的不同而动态变化。

1. 从精度决定性来看，光刻胶是核心。 它设定了PCB所能达到的最小图形极限，是整个制造精度的“定义者”。没有高解析度的光刻胶，一切高密度设计都无从谈起。
2. 从功能实现来看，电镀是核心。 它是实现Z轴（垂直方向）导通的唯一手段。对于任何层数大于1的PCB，没有可靠的孔金属化和电镀增厚，产品在功能上就是失败的。
3. 从基础保障来看，蚀刻是核心。 它是将设计图形转化为最终物理形态的“执行者”。其工艺的稳定性和对线宽的控制能力，是保证产品合格率和基本性能的基石。

综合评判：

这三者相互依存，缺一不可，共同构成了PCB图形化制造的核心技术链条。一个更客观的结论是：

• 光刻胶，决定了PCB能做得多“精”（精度上限）。
• 电镀，决定了PCB能做得多“高”（层数、复杂度、可靠性）。
• 蚀刻，则决定了上述工艺最终能否“稳”（稳定、高良率地）实现。

在实际应用中，对于技术要求不高的中低端板，蚀刻的成本与稳定性可能是关注焦点。而对于以手机主板为代表的HDI板和IC载板，光刻胶的解析度和电镀的填孔/深镀能力，则毫无疑问是决定技术成败的核心
